SATA – Compact Flash Bridge Board

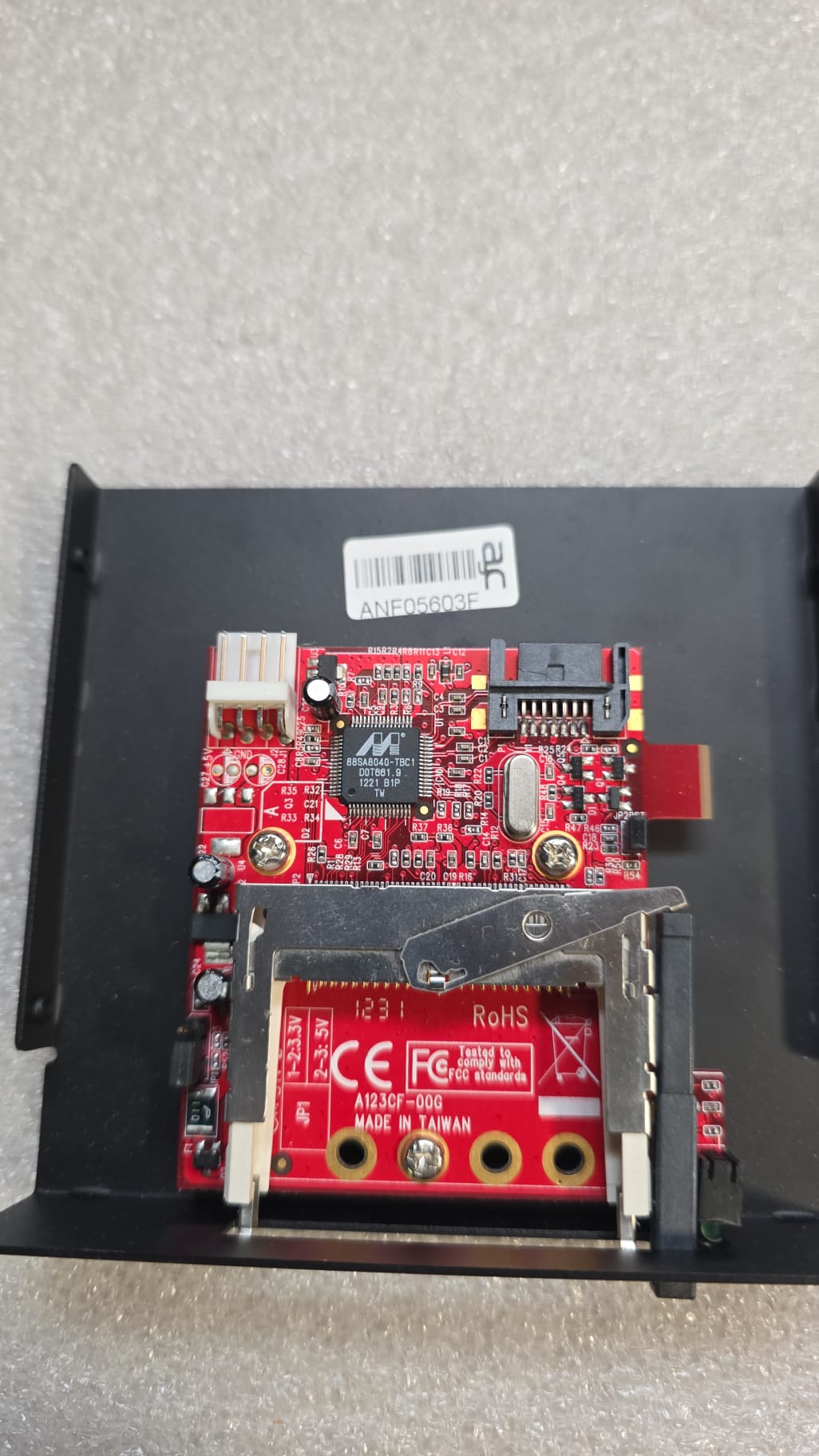

Tarjeta adaptadora CF (Modelo A123CF-00G)

Esta tarjeta (A123CF-00G), es un adaptador CompactFlash (CF) a SATA, diseñada para permitir el uso de tarjetas CompactFlash como si fueran discos duros SATA estándar en equipos que usen dicha interfaz.

Componentes principales identificados

• Controlador principal:

  • Chip Marvell 88SA8040-TBC1

  • Este es un puente controlador que permite la conversión de señal CompactFlash a SATA.

  • Soporta modos UDMA, PIO y DMA, compatible con discos duros, SSDs y tarjetas CF que usen estos modos.

• Conectores:

  • 1 conector de alimentación molex de 4 pines (alimentación estándar 5V para la tarjeta).

  • 1 conector SATA de datos (hacia placa base o controladora).

  • 1 zócalo CompactFlash tipo II para insertar la tarjeta CF.

• Configuración de voltaje:

  • Jumper etiquetado como JP1, permite seleccionar entre 3.3V o 5V para alimentar la tarjeta CF dependiendo del tipo de tarjeta que se utilice.

• Etiqueta del modelo:

  • Impresa en serigrafía: A123CF-00G

  • Fabricada en Taiwán, con certificaciones CE, FCC, RoHS (cumple con estándares de compatibilidad electromagnética y restricciones de sustancias peligrosas).

Aplicaciones comunes

• Ideal para:

  • Sistemas embebidos o industriales donde se prefiere almacenamiento sólido sin partes móviles.

  • Reemplazo de discos duros en servidores legacy o equipos industriales que usan CompactFlash como almacenamiento primario.

  • Sistemas retro o de automatización donde la compatibilidad SATA es necesaria, pero el medio de almacenamiento es CF.

Ventajas

Consideraciones

• No todas las tarjetas CF son iguales. Para máximo rendimiento se recomienda usar tarjetas CF tipo industrial (UDMA7 o superior).

• No ofrece funciones avanzadas como TRIM o SMART típicas de SSDs, ya que depende de la CF insertada.

• Requiere alimentación externa vía conector Molex.
