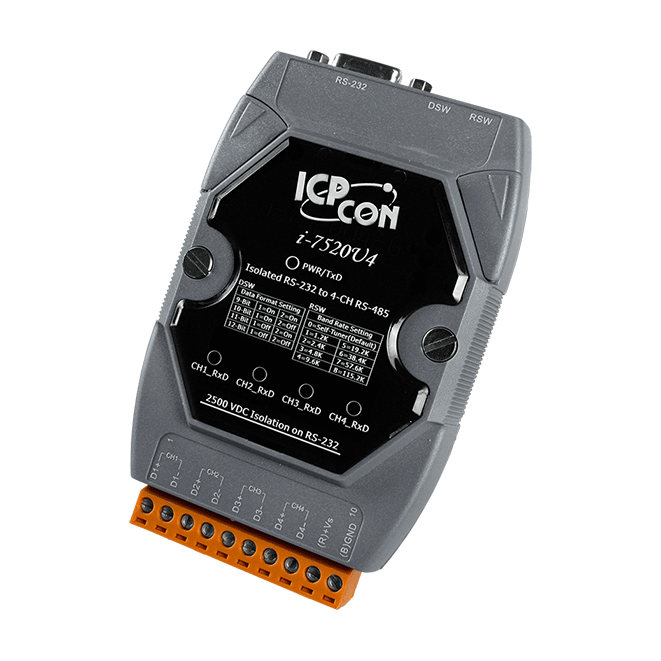

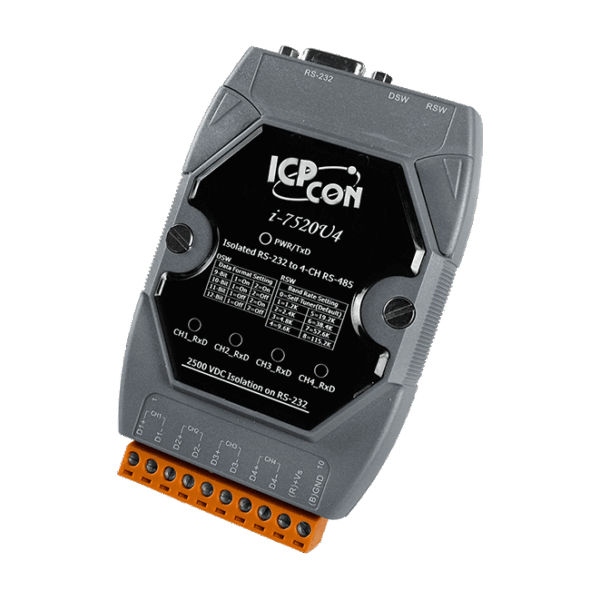

Concentrador de red – I-7520U4-G CR

El I-7520U4-G CR es un concentrador activo de comunicaciones que convierte una señal RS-232 en cuatro canales RS-485 independientes. Diseñado para aplicaciones industriales que requieren una distribución eficiente de señales seriales, este dispositivo permite la conexión de múltiples dispositivos RS-485 a un único puerto RS-232, facilitando la expansión de redes de comunicación.

 Características técnicas

• Puertos de comunicación:

  • 1 puerto RS-232 (entrada, maestro)

  • 4 puertos RS-485 (salida, esclavo)

• Aislamiento:

  • Aislamiento de 2500 VDC en el lado RS-232

  • Aislamiento de 3000 VDC entre canales RS-485

• Velocidad de transmisión:

  • Modo de autoajuste: 300 a 115200 bps

  • Modo de velocidad fija: 1200 a 115200 bps

• Protección contra cortocircuitos:

  • Cada canal RS-485 cuenta con protección contra cortocircuitos, desconectando automáticamente el canal defectuoso para evitar afectar a los demás dispositivos

• Resistencias de terminación:

  • Resistencias de terminación de 120Ω seleccionables por jumper en cada canal RS-485

• Indicadores LED:

  • 6 LED para indicar el estado de alimentación y la actividad de comunicación (TxD/RxD)

• Alimentación:

  • Rango de entrada: +10 VDC a +30 VDC (no aislado)

  • Consumo: 1.2 W

• Dimensiones:

  • 72 mm (ancho) x 118 mm (alto) x 35 mm (profundidad)

• Montaje:

  • Montaje en riel DIN

• Temperatura de operación:

  • Rango: -25°C a +75°C

• Humedad:

  • 10% a 90% RH, sin condensación

 Aplicaciones típicas

El I-7520U4-G CR es ideal para:

• Automatización industrial

• Sistemas de adquisición de datos

• Control de procesos

• Redes de comunicación en entornos industriales.
