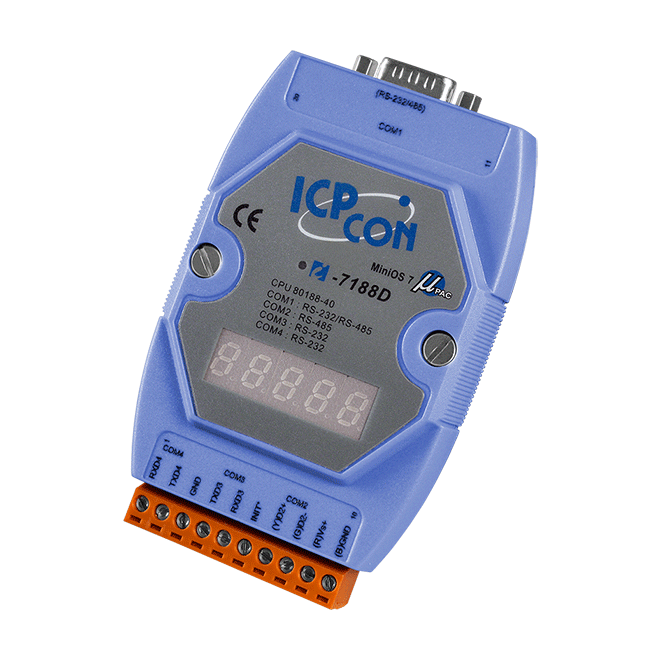

Controlador – I-7188D/512 CR

El I-7188D/512 CR es un controlador embebido compacto de la empresa ICP DAS, diseñado para aplicaciones industriales que requieren alta fiabilidad, compatibilidad con PC y un tamaño reducido a un precio razonable.

 Características técnicas

• CPU: Procesador 80188 a 40 MHz.

• Memoria:

  • SRAM: 256 KB.

  • Flash: 512 KB (ciclo de borrado/escritura de 100,000 veces).

  • EEPROM: 2 KB (retención de datos > 100 años; 1,000,000 ciclos de borrado/escritura).

  • NVRAM: 31 Bytes con respaldo de batería (datos válidos hasta 10 años).

• Sistema Operativo: MiniOS7, un sistema operativo embebido similar a DOS, optimizado para aplicaciones industriales.

• Reloj en Tiempo Real (RTC): Proporciona segundos, minutos, horas, día de la semana, mes y año.

• Temporizador de Vigilancia (Watchdog Timer): Integrado para asegurar la operación continua del sistema.

• Indicadores LED:

  • Pantalla de 5 dígitos de 7 segmentos para visualización de datos y estados.

  • LED de estado del sistema.

• Puertos de Comunicación:

  • COM1: RS-232 o RS-485 (seleccionable por jumper).

  • COM2: RS-485.

  • COM3: RS-232.

  • COM4: RS-232 (también utilizado para descarga de programas).

  • Velocidad máxima de comunicación: 115.2 Kbps en todos los puertos.

• Alimentación:

  • Rango de entrada: +10 ~ 30 VDC.

  • Consumo: Aproximadamente 3.0 W.

• Dimensiones: 119 mm x 72 mm x 33 mm.

• Entorno Operativo:

  • Temperatura de operación: -25°C a +75°C.

  • Temperatura de almacenamiento: -40°C a +80°C.

  • Humedad: 5% a 90% sin condensación.

 Aplicaciones típicas

El I-7188D/512 CR es ideal para:

• Automatización industrial.

• Sistemas de adquisición de datos.

• Control de procesos.

• Sistemas embebidos OEM.

• Protocolos de conversión y pasarelas de comunicación.
