Tarjeta de expansión PCI RS-232/422/485

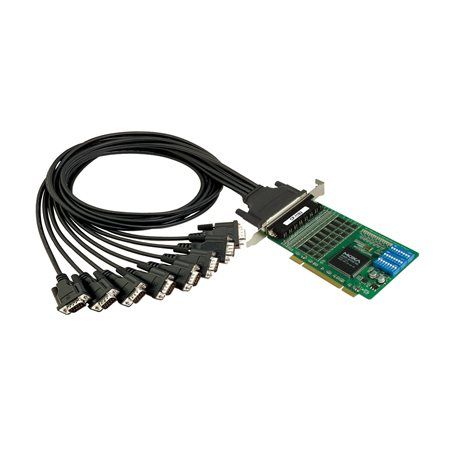

La CP‑118U(A) de Moxa es una tarjeta de expansión universal de 8 puertos serie compatible con buses PCI (3.3 V/5 V) y modelos avanzados (CP‑118EL/A) en PCI Express x1. Cada puerto es configurable como RS‑232, RS‑422 o RS‑485 (2 y 4 hilos), lo que la convierte en ideal para entornos industriales, sistemas POS/ATM, control de automatización, SCADA y entornos de telecomunicaciones

 Especificaciones Técnicas

• Controlador: MU860 (compatible 16C550C) con FIFO de 128 bytes
• Puertos: 8
• Velocidad: entre 50 bps y 921.6 kbps por puerto
• Conectores: DB62 female (cable breakout a DB9/DB25/RJ45 opcional)
• Señales soportadas:
  • RS‑232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
  • RS‑422/485: Tx±, Rx± o Data± según modo seleccionado
• Control de flujo: RTS/CTS y XON/XOFF

Compatibilidad y Software

• Sistemas operativos compatibles:
  • Windows: desde 95/98/ME hasta Windows 10/Server 2019, incluidos XP Embedded y WinCE
  • Linux: kernel 2.4–5.x
  • UNIX y derivados: QNX, SCO, UnixWare, Solaris, FreeBSD
• Drivers: COM real en Windows, TTY en Linux/UNIX, probados y fiables

Rendimiento y Fiabilidad

• Velocidad real: >700 kbps por puerto, óptima para comunicaciones críticas
• Protección ESD: hasta 15 KV
• Aislamiento opcional: variantes “I” ofrecen aislamiento de 2 kV por línea
• LEDs por puerto: indicadores Tx/Rx para monitoreo visual
• Confiabilidad: MTBF de 1.07‑1.14 millones de horas según Telcordia SR332

 Ambiente y Protección de la CP‑118U(A)

• Temperatura:
  • Estándar: 0 °C a 55 °C
  • Versiones wide‑temp: -40 °C a 85 °C, ideales para entornos extremos
• Humedad: 5 %–95 % sin condensación
• Certificaciones: CE, FCC, normas EMC/EMI e IEC para interferencias y descargas
