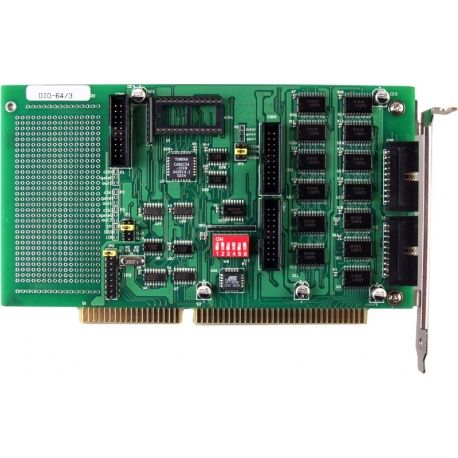

Tarjeta I/O digital – DIO-64/3

El DIO-64/3 es una tarjeta de adquisición de datos ISA que ofrece 32 entradas digitales (DI), 32 salidas digitales (DO) y 3 canales de temporizador/contador. Está diseñada para aplicaciones industriales que requieren control y monitoreo digital, como automatización de fábricas, pruebas de productos y monitoreo de alarmas.

 Características técnicas

• Entradas digitales (DI):

  • 32 canales

  • Compatibles con lógica TTL de 5 V

  • Nivel lógico alto: 2.0 V (mín) / 5.0 V (máx)

  • Nivel lógico bajo: -0.5 V (mín) / 0.8 V (máx)

  • Corriente de carga: -0.45 mA (mín) / +70 µA (máx)

  • Velocidad de respuesta: 1.0 MHzSalidas digitales (DO):

  • 32 canales

  • Compatibles con lógica TTL de 5 V

  • Modo de operación: actualización estática

  • Tensión de carga: Lógica 0: 0.4 V máx / Lógica 1: 2.4 V mín

  • Corriente de salida: Sink: 24 mA @ 0.8 V / Source: 15 mA @ 2.0 V

  • Velocidad de respuesta: 1.0 MHz (típica)

• Temporizador/Contador:

  • 3 canales independientes

  • Tipo: 5 V/TTL

  • Resolución: 16 bits

  • Reloj de referencia: Interno: 4 MHz

  • Frecuencia de reloj seleccionable por jumper: 2 MHz, 1 MHz, 500 kHz, 250 kHz

  • Divisor de frecuencia: puede dividirse por 100, 10, 1

• Conectores:

  • 5 conectores de caja de 20 pines

  • CN1, CN2, CN3, CN4, CN5

• Consumo de energía:

  • +5 V @ 500 mA (típico)

• Dimensiones:

  • 93 mm (ancho) x 135 mm (largo) x 22 mm (alto)

• Temperatura de operación:

  • 0 ~ +60°C

• Temperatura de almacenamiento:

  • -20 ~ +70°C

• Humedad:

  • 5 ~ 85% RH, sin condensación

 Aplicaciones típicas

El DIO-64/3 es ideal para:

• Automatización de fábricas

• Pruebas de productos

• Automatización de pruebas

• Control de I/O digital

• Monitoreo de alarmas

• Tarjeta de salida SSR de 4 canales
