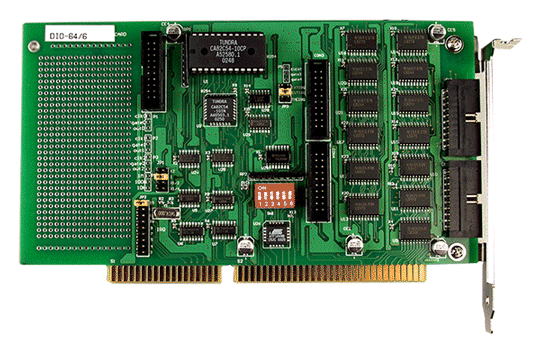

Tarjeta I/O digital – DIO-64/6

El DIO-64/6 de ICP DAS es una tarjeta de adquisición de datos para bus ISA que ofrece 32 entradas digitales (DI), 32 salidas digitales (DO) y 6 canales de temporizador/contador. Está diseñada para aplicaciones industriales que requieren control y monitoreo digital, como automatización de fábricas, pruebas de productos y monitoreo de alarmas.

 Características técnicas

• Entradas digitales (DI):

  • 32 canales

  • Compatibles con lógica TTL de 5 V

  • Nivel lógico alto: 2.0 V (mín) / 5.0 V (máx)

  • Nivel lógico bajo: -0.5 V (mín) / 0.8 V (máx)

  • Corriente de carga: -0.45 mA (mín) / +70 µA (máx)

• Salidas digitales (DO):

  • 32 canales

  • Compatibles con lógica TTL de 5 V

  • Tensión de salida: 0~5 V

  • Corriente de salida: Sink: +64 mA (máx) / Source: -15 mA (máx)

• Temporizadores/Contadores:

  • 6 canales independientes de 16 bits

  • Frecuencias de reloj seleccionables por jumper: 250 kHz, 500 kHz, 1 MHz, 2 MHz

  • Divisor de frecuencia: puede dividirse por 100, 10, 1

• Conectores:

  • 5 conectores de caja de 20 pines (CN1 a CN5)

• Consumo de energía:

  • +5 V @ 500 mA (típico

• Dimensiones:

  • 93 mm (ancho) x 135 mm (largo)

• Temperatura de operación:

  • 0 ~ +50°C

• Temperatura de almacenamiento:

  • -20 ~ +70°C

• Humedad:

  • 0 ~ 90% RH, sin condensación

 Aplicaciones típicas

El DIO-64/6 es ideal para:

• Automatización de fábricas

• Pruebas de productos

• Automatización de pruebas

• Control de I/O digital

• Monitoreo de alarmas

• Control de relés
