Tarjeta I/O Digital – P16R16DIO

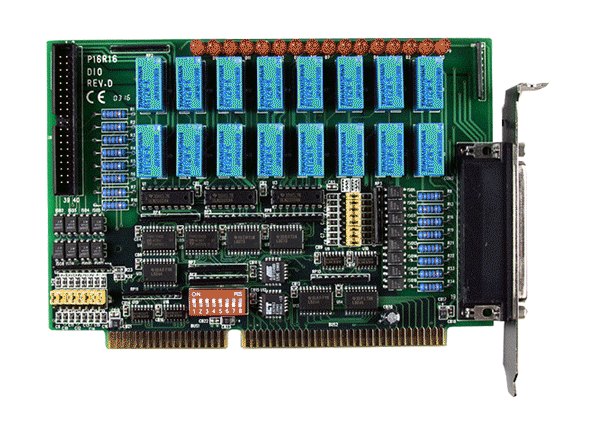

La tarjeta P16R16DIO de ICP DAS es una interfaz de entrada/salida digital diseñada para ser instalada en un bus ISA de 16 bits. Ofrece 16 entradas digitales aisladas ópticamente y 16 salidas por relé, ideal para aplicaciones de control y monitoreo en entornos industriales.

 Características técnicas

• Entradas digitales (DI):

  • 16 canales con aislamiento óptico de 5000 Vrms.

  • Compatibles con señales AC/DC no polarizadas.

  • Rango de voltaje de entrada: 0–1 V (lógica 0) y 5–24 V (lógica 1).

  • Impedancia de entrada: 1.2 kΩ, 0.5 W.

  • Velocidad de respuesta sin filtro: 45 kHz; con filtro: 0.05 kHz.

• Salidas por relé:

  • 16 canales: 8 SPDT (Form C) y 8 SPST (Form A).

  • Clasificación de contacto: 0.3 A a 120 V AC/DC; 1 A a 30 V DC.

  • Tiempo de operación: 5 ms (típico).

  • Tiempo de liberación: 5 ms (típico).

  • Durabilidad eléctrica: 100,000 operaciones.

  • Durabilidad mecánica: 100,000 operaciones.

• Conectores:

  • Dos conectores D-Sub de 37 pines.

• Consumo de energía:

  • +5 V: 200 mA (máx.).

  • +12 V: 260 mA (máx.).

• Dimensiones:

  • 121 mm (ancho) x 175 mm (largo) x 22 mm (alto).

• Temperatura de operación:

  • 0 ~ +60°C

• Temperatura de almacenamiento:

  • -20 ~ +70°C.

• Humedad:

  • 5 ~ 85% RH, sin condensación.

 Aplicaciones típicas

La P16R16DIO es adecuada para:

• Automatización industrial.

• Pruebas de productos.

• Automatización de laboratorio.

• Control de seguridad.
