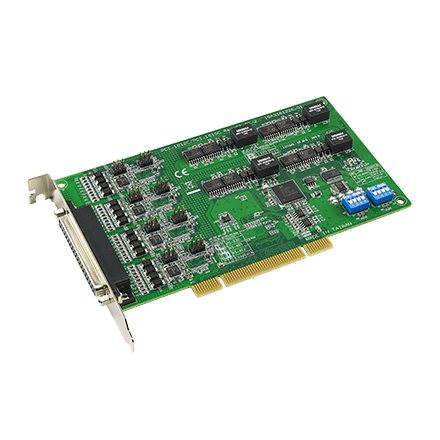

Tarjeta i/o digital – PCI-1612BU/9-AE

La tarjeta Advantech PCI-1612BU/9-AE es una solución industrial avanzada diseñada para aplicaciones que requieren entradas digitales aisladas y salidas de relé.

Esta tarjeta combina 16 canales de entrada digital aislada con 9 canales de salida de relé, ofreciendo una interfaz robusta y fiable para sistemas de control y automatización.

 Características Técnicas

• Entradas Digitales Aisladas:

  • 16 canales de entrada digital con aislamiento óptico de 2.500 VDC, ideales para entornos con interferencias eléctricas o potenciales flotantes.

  • Rango de voltaje de entrada: 10 ~ 50 VDC.

  • Protección contra sobretensiones de hasta 70 VDC.

• Salidas de Relé:

  • 9 canales de salida de relé: 4 tipo Form A (SPST) y 5 tipo Form C (SPDT).

  • Clasificación de contacto (resistivo): 2 A a 250 VAC / 2 A a 30 VDC.

  • Potencia máxima de conmutación: 500 VA / 60 W.

  • Voltaje máximo de conmutación: 400 VAC / 300 VDC.

  • Tiempo de operación típico: 7 ms; máximo: 15 ms.

  • Tiempo de liberación típico: 2 ms; máximo: 6 ms.

  • Resistencia de contacto: 100 mΩ máximo.

  • Vida útil mínima: 2 x 10⁵ ciclos a 2 A / 250 VAC.

• Conectividad y Compatibilidad:

  • Conector de entrada: DB37 macho (incluido).

  • Conector de salida: IDC Ribbon Cable.

  • Compatible con sistemas operativos como Windows 7, 8 y XP.

  • Soporte para programación en lenguajes como C#, C++, LabVIEW, VB.Net, Delphi, Java, Matlab, Qt.

• Especificaciones Físicas:

  • Dimensiones: 175 mm x 100 mm (6.9″ x 3.9″).

  • Consumo de energía: +5V a 220 mA (típico) / 750 mA (máximo).

  • Temperatura de operación: 0 ~ +60°C.

  • Temperatura de almacenamiento: -20 ~ +70°C.

  • Humedad relativa: 5 ~ 95 % RH, sin condensación.

  • Certificaciones: CE / FCC.

 Aplicaciones Típicas

La PCI-1612BU/9-AE es ideal para aplicaciones que requieren control de dispositivos y monitoreo de señales digitales en entornos industriales, tales como:

• Automatización industrial.

• Control de maquinaria.

• Sistemas SCADA.

• Monitoreo de señales digitales en entornos con alto ruido eléctrico.

• Pruebas y mediciones en laboratorios.
