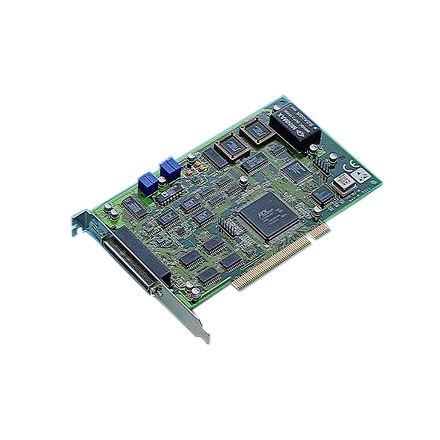

Tarjeta DAQ – PCI-1711L-AE

La PCI-1711L-AE es una tarjeta multifunción de adquisición de datos (DAQ) de bajo costo para el bus PCI, diseñada para aplicaciones industriales y científicas que requieren múltiples entradas analógicas, entradas/salidas digitales y funciones de temporización.

Este modelo es una versión económica de la serie PCI-1711, ya que no incluye salidas analógicas, lo que la hace ideal para sistemas que solo necesitan capturar datos sin generar señales analógicas.

 Características principales

• Entradas analógicas: 16 canales de entrada de un solo extremo (single-ended) con resolución de 12 bits y una velocidad máxima de muestreo de 100 kS/s.

• Rangos de entrada programables: ±10 V, ±5 V, ±2.5 V, ±1.25 V, ±0.625 V, configurables por software.

• Protección contra sobretensión: Hasta ±30 Vp-p, protegiendo la tarjeta contra voltajes de entrada excesivos.

• Memoria FIFO: Buffer de 1,024 muestras para una adquisición de datos continua y eficiente.

• Entradas/salidas digitales: 16 canales de entrada y 16 canales de salida digitales compatibles con niveles TTL de 5 V. Contador/temporizador: Un canal de contador programable de 16 bits con una frecuencia máxima de entrada de 10 MHz.

• Modos de muestreo: Por software, temporizador interno programable o fuente externa.

• Conector de E/S: Conector hembra tipo SCSI de 68 pines, compatible con accesorios como el cable PCL-10168 y las placas de terminales PCLD-8710 o ADAM-3968.

 Especificaciones físicas

• Bus: Compatible con el estándar PCI v2.2.

• Dimensiones: 175 mm x 100 mm.

• Consumo de energía: Típicamente +5 V @ 700 mA, con un máximo de +5 V @ 1.0 A.

• Temperatura de operación: Desde 0 °C hasta 60 °C.

• Temperatura de almacenamiento: Desde -20 °C hasta 70 °C.

• Humedad relativa: 5 % a 95 % sin condensación.
