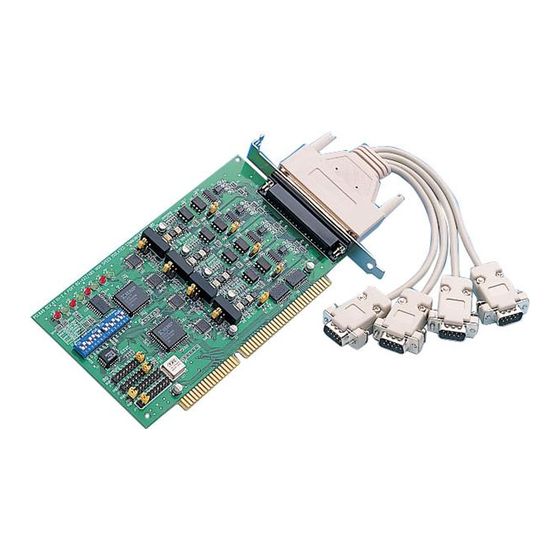

Tarjeta de comunicaciones – PCL-846B-A

La PCL-846B-A es una tarjeta de comunicación industrial desarrollada por Advantech, diseñada para proporcionar conectividad serial de alta velocidad en entornos industriales exigentes. A continuación, se detallan sus características técnicas y funcionalidades

 Características Técnicas

• Puertos Seriales: Dispone de cuatro puertos independientes compatibles con los estándares RS-422/485, permitiendo conexiones en configuraciones de 2 o 4 hilos.

• Velocidad de Transmisión: Soporta velocidades de hasta 921.6 Kbps, facilitando una comunicación eficiente y rápida.

• Protección Eléctrica:

  • Aislamiento Óptico: Cada puerto ofrece un aislamiento de 1000 VDC, protegiendo contra bucles de tierra y mejorando la fiabilidad del sistema en entornos industriales adversos.

  • Protección contra Sobretensiones: Incluye protección contra sobretensiones de 2000 VDC, resguardando el sistema frente a picos de voltaje inesperados .

• Control de Flujo:

  • Compatible con señales Tx, Rx, RTS y CTS.

  • Ofrece control automático del flujo de datos en modo RS-485 o mediante RTS, optimizando la comunicación en redes half-duplex.Configuración de Interrupciones:

  • Permite asignar interrupciones de forma independiente o compartida entre los puertos.

  • Amplia selección de IRQs disponibles: 3, 4, 5, 6, 7, 9, 10, 11, 12 o 15

• Compatibilidad de Software:

  • Soporta sistemas operativos como Windows 95/98/NT/ME/2000/XP, Linux (mediante la utilidad ICOM) y DOS.

  • Incluye herramientas de configuración como ICOM Tools, facilitando la instalación y gestión de los puertos seriales

 Aplicaciones Típicas

La PCL-846B-A es ideal para aplicaciones que requieren comunicación serial robusta y fiable, tales como:

• Automatización industrial y control de maquinaria.

• Sistemas de adquisición de datos (DAQ).

• Redes de sensores y dispositivos embebidos.

• Integración en sistemas SCADA y HMI.
