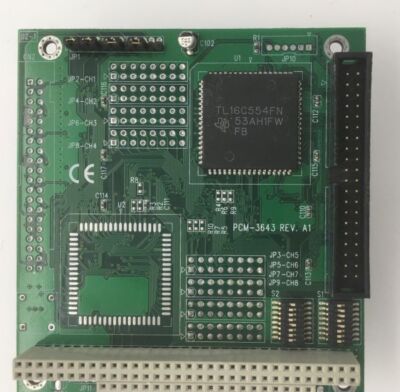

Tarjeta PC/104 – PCM-3643-04A1E

La PCM-3643-04A1E es una tarjeta de expansión PC/104 diseñada para proporcionar cuatro puertos RS-232 en sistemas embebidos y aplicaciones industriales que requieren comunicación serial.

Esta tarjeta es compatible con el bus PCI estándar y ofrece una solución compacta y eficiente para integrar múltiples puertos seriales en sistemas con espacio limitado.

 Características principales

• Puertos RS-232: Cuatro puertos RS-232 con conectores DB-9 hembra, compatibles con señales estándar como TxD, RxD, RTS, CTS, DTR, DSR, DCD y RI.Chipset UART: Utiliza chips UART compatibles con 16550, 16650 o 16750, que permiten una comunicación serial fiable y eficiente.Velocidad de transmisión: Admite velocidades de hasta 921.6 Kbps, con configuraciones de 5 a 8 bits de datos, paridad (ninguna, par, impar), y 1, 1.5 o 2 bits de parada.

• Interrupciones (IRQ): Cada puerto puede configurarse para utilizar interrupciones específicas (IRQ 3, 4, 5, 6, 7, 9, 10, 11, 12 o 15), lo que facilita la integración en sistemas con múltiples dispositivos.

• Protección contra sobretensiones: Incorpora protección contra sobretensiones de hasta 1000 VDC, lo que aumenta la fiabilidad en entornos industriales.

• Conectores: Cada puerto está equipado con un conector DB-9 hembra, y se incluyen cables de conexión para facilitar la instalación.

• Compatibilidad de software: Compatible con sistemas operativos como Windows NT 4.0, Windows 95/98/2000, y Linux, lo que permite su integración en una amplia gama de plataformas.

 Especificaciones técnicas

• Dimensiones: 96 mm x 90 mm (3.8″ x 3.5″), formato PC/104.

• Peso: Aproximadamente 0.084 kg (0.185 lb).

• Temperatura de operación: 0 ~ 60°C (32 ~ 140°F).

• Temperatura de almacenamiento: -40 ~ 85°C (-40 ~ 185°F).

• Humedad operativa: 0% ~ 90% relativa, sin condensación.

• Consumo de energía: +5 V @ 400 mA (típico).

• Voltaje de alimentación: +5 V, con tolerancia de ±5%.
