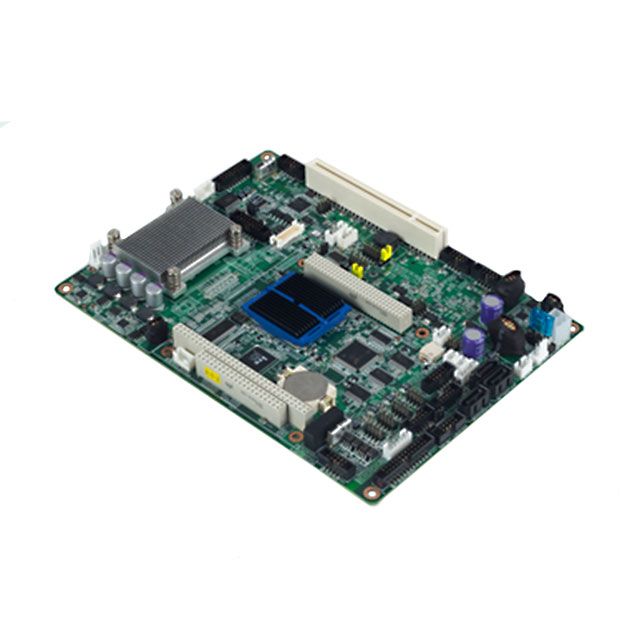

Single Board Computer – PCM-9562

La Advantech PCM-9562 es una placa base de computadora de placa única (SBC) de formato EBX, diseñada para aplicaciones embebidas e industriales que requieren un equilibrio entre rendimiento, eficiencia energética y múltiples opciones de conectividad.

 Procesador y memoria

• CPU: Intel® Atom™ N450 de 1.66 GHz (mononúcleo)

• Chipset: Intel ICH8M

• Caché L2: 512 KB

• Memoria: Soporta hasta 2 GB de DDR2 667 MHz mediante un módulo SODIMM de 200 pines

 Gráficos y visualización

• Motor gráfico: Intel GMA 3150 integrado

• Salidas de video:

  • VGA: hasta 1400 x 1050 píxeles a 60 Hz

  • LVDS de 18 bits: hasta 1366 x 768 píxeles

 Conectividad y expansión

• Ethernet: 2 puertos Gigabit Ethernet (Intel 82567V y 82583V)

• Puertos serie:

  • 4 x RS-232 (COM1/2/3/6)

  • 2 x RS-232/422/485 (COM4/5)

• USB: 8 puertos USB 2.0

• Almacenamiento:

  • 3 puertos SATA

  • 1 ranura CompactFlash tipo II

  • 1 interfaz de disquete (compartida con LPT)

• Expansión:

  • 1 ranura PCI

  • 1 ranura Mini PCIe

  • 1 conector PC/104-Plus

• Otros:

  • 1 puerto paralelo (LPT)

  • 1 puerto PS/2 para teclado/ratón

  • 16 líneas GPIO

  • 1 interfaz I2C

  • 1 interfaz SMBus

 Características adicionales

• Temporizadores watchdog: 2

• BIOS: AMI de 16 Mbit

• Soporte de software embebido: Compatible con SUSIAccess y APIs de software embebido

• Protecciones:

  • Diseño conforme a UL60601 para aislamiento en LAN3 y COM6 (solo en versiones completas)

  • Protección contra apagado y soporte de API I2C por software
