Tarjeta de comunicaciones – DIN-100S

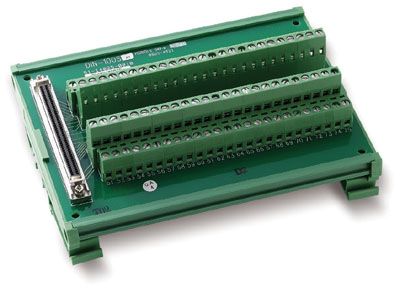

El DIN-100S es una tarjeta de terminal de 100 pines diseñada para facilitar la conexión de señales entre módulos de adquisición de datos y sistemas de control industrial. Fabricada por ADLINK Technology, esta tarjeta está pensada para su uso con módulos que disponen de un conector SCSI-II de 100 pines, permitiendo una integración sencilla y ordenada en entornos industriales.

 Características técnicas

• Conector principal: Conector hembra SCSI-II de 100 pines.

• Tipo de montaje: Montaje en riel DIN, facilitando su integración en paneles de control estándar.

• Conexiones de campo: Terminales de tornillo para facilitar la conexión de cables de entrada/salida.

• Espaciado de pines: 3.81 mm (0.150 pulgadas), compatible con módulos que utilizan este estándar.

• Material de la placa: PCB de alta calidad, diseñada para resistir condiciones industriales.

 Dimensiones

• Ancho: 158 mm

• Longitud: 120 mm

• Altura: 52 mm

Estas dimensiones permiten una instalación compacta y eficiente en espacios de control industriales.

 Aplicaciones típicas

El DIN-100S es ideal para su uso con módulos de adquisición de datos como el P16R16DIO de ICP DAS, que ofrece 16 entradas digitales aisladas y 16 salidas por relé.

La combinación del DIN-100S con el P16R16DIO permite una conexión robusta y organizada de señales en aplicaciones de automatización industrial, pruebas de productos y control de procesos.
