KIT de montaje Advantech

Compatibilidad y uso del TPC-1570 WALLMT

• Diseñado para el Panel PC industrial Advantech TPC‑1570H, una unidad con pantalla táctil de 15″ (XGA, 1024×768) basada en Intel Celeron M o Pentium M, fanless y robusta

• Permite el montaje en superficies verticales (pared), ideal para entornos industriales tipo HMI, máquinas u otros entornos de control.

 Funcionalidad y estructura

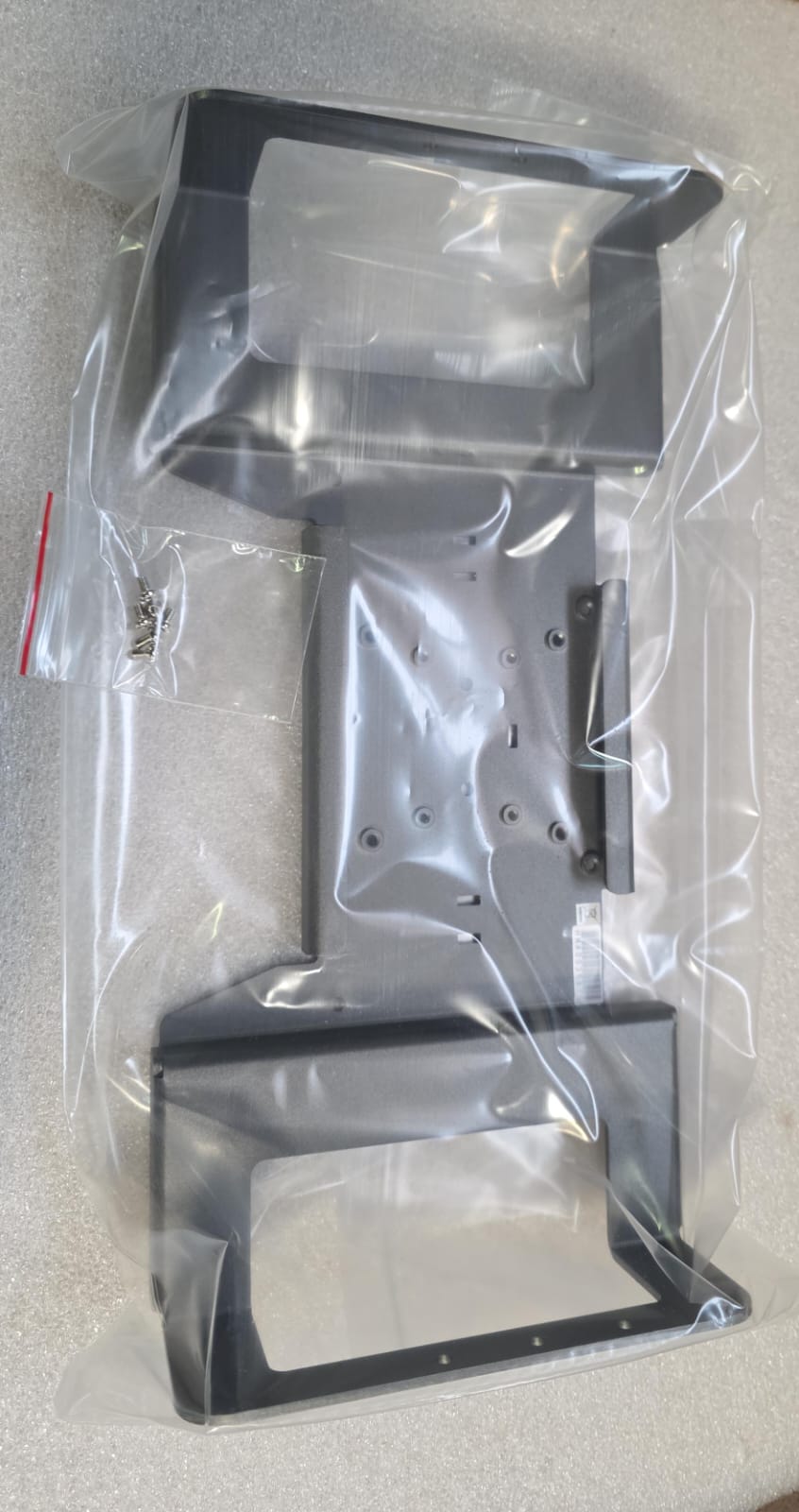

• El kit se compone de una placa metálica reforzada y soportes específicos que encajan en la carcasa del TPC‑1570H.

• Facilita la fijación segura sin necesidad de soportes externos, asegurando estabilidad y alineación perfecta del panel.

• Mantiene la accesibilidad a I/O, ventilación pasiva y la integridad del panel incluso en entornos con vibraciones.

 Dimensiones y montaje

• El TPC‑1570H tiene un frontal de 383 × 307 × 65 mm y un hueco de panel recomendado de 373.5 × 297.5 mm

• El kit se alinea con estas dimensiones, aprovechando los agujeros roscados laterales del panel.

• El montaje se realiza taladrando la pared, fijando la placa mural metálica, y colgando el panel con tornillos según el esquema de Exploded Diagram del manual .

 Resumen de prestaciones del TPC-1570 WALLMT

 Ventajas adicionales

• Sin necesidad de herramientas específicas: se aprovechan los puntos de fijación previstos del panel (tal como advierte manual técnico) .

• Robusto y fiable: mantiene el grado IP65/ NEMA4 del panel (frontal), y resiste vibración en entornos industriales (certificaciones aplicables) .
