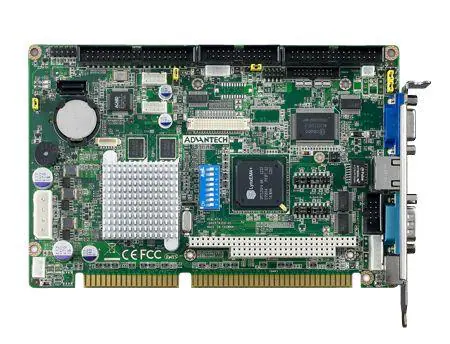

Single Board Computer – PCA-6743F-Q0A1E

La PCA-6743F-Q0A1E es una computadora de placa única (SBC) de media altura, diseñada para aplicaciones industriales que requieren bajo consumo energético y una arquitectura sin ventilador.

Equipada con un procesador DM&P Vortex86DX de 800 MHz y 512 MB de memoria DDR2 integrada, esta placa es ideal para sistemas embebidos, automatización industrial y entornos donde el espacio y la eficiencia energética son críticos

 Características principales

• Procesador: DM&P Vortex86DX, 800 MHz, con caché L1 de 16 KB y L2 de 256 KB.

• Memoria: 512 MB DDR2 integrada (modelo F SKU).

• Gráficos: Controlador VGA integrado SM712, soporta resoluciones de hasta 1024 x 768 a 24 bits en modo CRT y LCD.

• Almacenamiento:

  • 1 puerto SATA (150 MB/s) para unidades de disco duro.

  • Interfaz EIDE UDMA 100 para hasta 2 dispositivos IDE.

  • Zócalo CompactFlash (Tipo I/II) para almacenamiento sólido.

• Conectividad:

  • Ethernet 10/100 Mbps integrada con conector RJ-45.

  • 4 puertos USB 2.0.

  • Hasta 4 puertos seriales (2 RS-232/422/485 y 2 RS-232).

  • 1 puerto paralelo (EPP/ECP/SPP).

  • Interfaz GPIO de 8 bits (4 entradas/4 salidas).

  • Conector PS/2 para teclado y ratón.

• Compatibilidad de pantalla: Soporta salidas duales CRT y LCD simultáneamente, con opción para LVDS y hasta 24 bits TTL para pantallas TFT.

• Expansión: Compatible con el bus ISA de 16 bits y el estándar PC/104, permitiendo la adición de módulos de expansión.

• Alimentación: Requiere voltajes de +5 V y +12 V.

• Dimensiones: Formato de media altura ISA (exactas no especificadas en la documentación disponible).

 Aplicaciones típicas

La PCA-6743F-Q0A1E es adecuada para una variedad de aplicaciones industriales, incluyendo:

• Sistemas de control industrial y automatización.

• Equipos médicos y de laboratorio.

• Sistemas de punto de venta (POS) y kioscos interactivos.

• Sistemas de transporte y señalización digital.

• Aplicaciones embebidas que requieren una solución compacta y eficiente.
